MAN-Mesh vs. 固定Mesh / 半移動Mesh

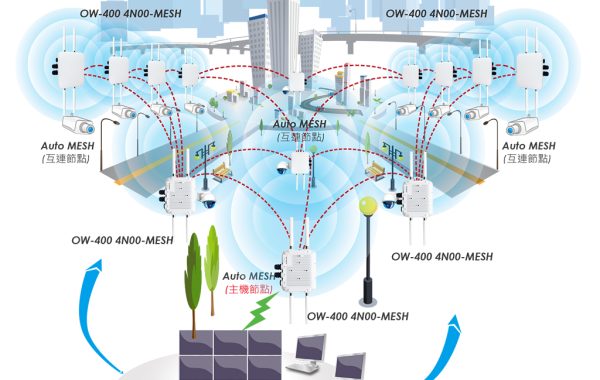

骨幹網狀網路 / 無線路口監控 / 回程網狀網路的應用佈署

軟體介紹

CERIO MAN MESH智慧型核心軟體模式支援Layer3網狀中樞骨幹自動優化無線機制，其所採用的Layer3智慧型網狀骨幹自動優化網狀拓樸架構，還有一個優點，就是當其中某個無線路由器故障或是斷線的話，網狀網路中其他的無線路由器，由於彼此會互相溝通，因此還能肩負起備援的效果，讓整個無線網路環境不至於全面斷線，並維持一定程度上的正常運作，是基礎建設的最佳選擇，如監控，物聯網 (IOT) 和列車應用解決方案，緊急情況及救援活動，如塔樓建築物內部、森林大火、重創災區等困難佈署與運作之地區，透過智慧型網狀網路的建置，成員之間可以快速部署且可靠地進行訊息傳達。

MAN MESH 重點功能介紹

自動配置網狀網路 (Auto-Configuring Mesh Network)
提供Layer3網狀骨幹自動優化機制，可讓您輕鬆進行網路設定，只需完成主機節點的網路設定，便能自動與互連節點做鏈路連接，將無線網路擴展到難以通過乙太網路電纜的區域或電纜設置不易或昂貴的區域進行網路連接。 CERIO MAN-MESH 系統支援智慧型WiFi Mesh 技術，Mesh Network AP可以自動配置並自動建立最佳性能，高穩定性且有彈性的網狀網路環境，而無需人工的干預或配置，提供一個無死角的全覆蓋無線網路，無論您在何處，隨時能自動且無縫連接到最優的無線訊號。

多通道路由協定 (Multi-Channel Routing Protocols)
採用先進的Layer3智慧型無線機制，提供專有自動路徑選擇技術及最佳運算模式，透過測量各種因素（包括信號強度，吞吐量，鏈路成本，干擾和接收速率等）來不斷評估網路鏈路的性能。在無線AP單獨進行測量時，同時與相鄰的AP進行運作，以提供最優化的數據傳輸和客戶端的吞吐量。AP根據需要在不同通道上的路由流量，以最大程度來減少逐跳性能的下降並優化客戶端的性能。

支援自我修復技術 (Self-Healing Networking with Per-Flow Optimization)
此智慧型網狀網路自我修復技術可預防網路癱瘓的情境發生，運用Wireless Mesh Network網狀網路中每個存取節點彼此互相鏈路連接、溝通特性，當網狀網路環境中不論節點是透過有線或無線的介面導致停擺時，Wireless Mesh Network 會動態方式去自動重新配置並尋找最佳鏈路，並自動偵測將流量轉發到具有Internet網路連接能力的其他節點鏈路AP設備。以確保網路中的連線都能持續正常運作，不會遇到服務中斷的情況。

支援MAN-MESH 多路WAN 備援智慧存取功能
針對利用LAN實體有線網路介接WAN出口的多台 MAN-Mesh AP進行配置，可透過WAN/Internet 路線傳輸最佳動態路徑，自動選擇最佳可用的WAN出口實體線路的其中一路對上行連接進行存取連線鏈路。因此對環境中多WAN的多路徑產生備援WAN的架構，當環境任一WAN無故中斷時，得以備援保障到Internet 的暢通。

系統狀態檢視功能
CERIO MAN-MESH 智慧型核心軟體模式，透過WI-FI 三角定位推算出來的相對位址以呈現連接圖來檢視MESH Network 的連接資訊及MESH 設備的訊號資訊，如Mac位址TX / RX的傳輸速率、RSSI值等等，讓管理者隨時掌握MESH Network的連接狀態。

MAN-MESH 主要功能

• 網狀網路無地域性的特色 : 提供針對網狀環境中包括固定式影像監控或節點有線終端裝置存取，移動式用戶無線存取，並可以透過使用指向天線以點對點鏈接較遠的區域的AP站台以延伸網狀鏈路。
• 除支援Mesh AP骨幹中樞互連能力外，同時也支援多工的無線基地台AP站點供無線使用者WiFi存取使用。
• 無線基地台站點支援2.4GHz Radio0, 5GHz Radio1及對應Tri-Band 三頻機種時會多支援的5GHz Radio2，每個Radio各支援 16 組Multiple-VLAN(ESSID)，Tri-Band 三頻機種最大支援達48組Multiple-VLAN(ESSID)。
• 支援虛擬網路標記功能 (VLAN Tag)，每個群組都可以使用不同的VLAN Tag 標記來建立所屬專有傳輸。
• 支援多節點智慧鏈路能力，各節點自動偵測，網路優化及網路自我修復功能，在任何地點始終確保網路連接不會中斷，可提高工作效率且可快速部署網路連接，省時方便。
• 提供及時的網路環境偵測和路由功能，MAN-MESH 智慧型及動態路徑自動調整連接拓撲連線機制，可不斷地偵測網狀網路狀態。 環境中若有更好的網路連接可用，將自動將網狀路徑重新路由到最佳的路徑。
• 支援路由跨網路介面互通解析IP 位址辨識能力，透過IPv4 Bridge 功能得以讓路由層底下每台MAN-Mesh AP 的不同的網路存取介面，包括有線LAN，無線Radio 等每台各自不同介面的IP 位址得以互相存取，並支援Static Peer 常設溝通IP 建構設置能力，例如LAN PC 伺服器等設備可以於多變化的路由鏈路網狀環境中固定常態可被確實存取。
• 同網段與不同網段中的DHCP 伺服器與DHCP Relay（DHCPR）中繼代理服務，得以讓DHCP 客戶端和DHCP 伺服器之間順利交換DHCP 數據。
• 具有線介面或無線介面指定作為WAN 端的NAT 網路位址轉換功能，管理者可於Mesh 已互連情況下，對環境中特定MAN-Mesh 節點主機，選擇開啟此NAT 應用功能，以架構更多元更彈性的網狀網路環境。
• 支援智慧型路由多頻道選用Auto Mesh Channel Link 功能，自動以訊號品質，鏈路優選，逐跳性能，傳輸效益等前提進行多頻道之間Auto Mesh 連接。
• Mesh AP 支援多個無線實體Radio，每Radio 支援獨立Mesh AP 介面設置，並支援IPv4 與IPv6 MAN-Mesh IP 位址格式應用。
• 支援主機多跳佈局設置能力，針對可用頻道進行佈局角色的對應設置，透過”主機節點”得以預先找出可供Mesh 環境中可使用的多個固定頻道，以預先開創並輔助其他”互連節點”的主機快速鏈接。
• 支援MAN-Mesh Force Link 優先互連設置能力，可依MAN-Mesh 設備MAC 位址指定方式，設定優先指定快速鏈接MAN-Mesh AP 主機，讓Mesh 網狀環境的建構更具彈性與實用性。
• 針對每台MAN-Mesh 的無線介面，提供無線連線距離設定功能，可依實際所需距離進行快速設定，解決戶外遠距無線連線時應需的複雜無線參數設定。
• MAN-MESH 模式支援連接資訊與訊號狀態顯示功能，如WI-FI 多角定位相對位址連接網狀節點線圖，MANMesh 周邊與路由/重置路由資訊，以及每個無線Radio 互相對連的對應MAC 地址資訊，連線速率與RSSI 訊號品質等資訊，方便管理員對Mesh 建構環境的每台與每下一跳Mesh 間的相關資訊的掌握與了解。
• 支援透過CAP 管理模式，可快速新增環境中每台需要被監視管理的MAN-Mesh 主機，透過裝置清單與建置，可以快速掌握每台MAN-Mesh 主機的連線時間與韌體版本等基本資訊。

MAN-MESH 其他功能介紹

無線功能Wireless Feature

• 支援傳送封包等待時間控制Slot Time 及ACK Timeout 封包間隔等待控制等功能。
• 支援無線使用者省電Beacon Interval 及效能控制DTIM Interval。
• 支援Location Tracking 功能，能將無線使用者的距離位置之訊息提供至數據庫做分析。
• 支援智慧型頻道掃描Auto Channel Scan 功能，自動掃描可輕鬆為你找出現場使用環境中最不受干擾且適合使用的無線頻道，方便又省時。
• 支援IEEE802.11f IAPP 無線網路漫遊功能及支援最新802.11r/k 快速無線漫遊技術。
• 支援無線 IGMP Snooping( v1/v2/v3) 功能，能更有效的管理多媒體的多點影音串流。
• 提供無線Radio 的啟動與關閉以及制定時間排程能力，方便控制無線Radio 的啟用與關閉的時機。
• 隱藏性SSID 支援，可防止未經授權使用者意圖存取無線網路。
• 支援最新11ax 硬體機型且支援WEP、WPA/WPA2 /WPA3 Personal、WPA/WPA2/WPA3 Enterprise及802.1x連線加密方式與支援可註冊一台RADIUS認證伺服器。
• 支援無線存取控制Access Control list (ACL) ，可以 MAC 位址過濾方式進行。
• 支援隔離無線使用者功能，防止竊取封包資訊。
• 支援無線IEEE802.11e WMM QoS 功能。
• 內建軟體支援天線校對或調整顯示機制，可偵測本地端與其他無線自動連接的每台遠地端無線RSSI訊號強度與互連後即時TX/RX Data Rate高低資訊，有效助於安裝者判斷物理天線校對調整。

網路功能 /系統管理

• 支援標準IEEE 802.1Q VLAN Tag，共支援 16 組Multiple-VLAN，每組皆支援設定4096 組VLAN Tags 標記能力。
• 支援IEEE802.1d Spanning Tree 防迴圈功能。
• 連線Web 支援HTTP / HTTPS 與進階CLI via Telnet and SSH 介面管理功能。
• 具有NTP 網路時間自動同步與手動設定功能。
• 支援SNMP v1/v2c/v3 ,MIB II 並支援SNMP Traps IP 位址列表等功能。
• 支援LED 燈號控制功能，支援燈號自訂顯示功能，方便因應各種環境的需求使用。
• 支援遠端登錄管理介面、遠端韌體更新、回復出廠預設值與設定檔備份及回復。
• 支援Ping Watchdog 問題自動監測，並可設定反覆重啟以確保正常運作，方便管理者無需因網路當機問題而費心管理。
• 內建網路測試工具，可輸入遠端IP 位址/URL 位址與回應時間設定進行PING 測試，可設置目的地主機位址與Max Hops 進行路由跟蹤，方便管理者使用。
• 支援定時系統重啟功能，管理人員可依自己需求於每日或每週或每月，讓機器時間到時自動釋放重啟。
• 支援即時監看無線使用者流量狀態數據 並提供Syslog 與Event log 數據以供管理者數據分析。
• 高級操作介面支援GUI監看狀態頁面，系統狀態、CPU、記憶體與VAP無線用戶網路狀態，偵測連線訊號值與傳輸率及加密等資訊顯示機制，供管理者做完善的分析與管理。
