IW-100 A1



1eXtreme Wave 2 11n/ac 2.4/5Ghz 2×2 功能型嵌入式PoE無線基地台

CERIO IW-100 A1 Gigabit 超高速功能型嵌入式PoE無線基地台使用最新MU-MIMO Wave2 次世代晶片設計,有別於前世代產品,提供了同時間無線4通道(4倍)存取使用能力,因此同時間使用人數無線存取能力更強大更高速,本功能型產品適合部署於室內的無線環境。硬體支援PoE供電埠讓RJ45傳輸線傳輸網路資料外,還崁入RJ-11電話線pass through接孔設計,支援後進前出如電信資訊插孔的功能,完美進化出整個硬體功能結構,讓使用者更能方便應用。支援無線雙頻11AC高達1200Mbps穩定無線訊號,最適合在已經有寬頻路由器的環境下如平面及樓層的增加延伸使用,IW-100 A1的無線訊號延伸效果是最適合飯店、高級住宅與大坪數多格間豪宅等。

CERIO IW-100 A1  Gigabit 超高速功能型嵌入式PoE無線基地台使用最新的11n/ac速率晶片,採用超高運算超高效能MU-MIMO Wave2次世代晶片設計,提供了同時間無線4通道(4倍)存取使用能力,並在我們的優秀開發團隊用最精密設計能力與技術下,突破各種限制所研發出市場上整體機構最小尺寸的MU-MIMO Wave2產品,達到小體積卻擁有超高速的精密無線基地台,而在超高效率及超高效能晶片執行下所產生的熱源,在無散熱風扇之下,我們團隊嚴密重複的計算出最佳導熱效應,能完美的將機內的熱源有效的吸收並導出熱源散發至空氣中,完美的展現Wi-Fi最大速率AC1200(2.4+5G) 並兼具超穩定及超高效能的無線訊號,最適合在已經有寬頻路由器的環境下如平面及樓層的增加延伸使用。

IW-100 A1的超高效能及速率的穩定傳輸是最適合飯店、高級住宅與大坪數多格間豪宅民宿等採用。硬體支援PoE供電埠讓RJ45傳輸線傳輸網路資料外,還崁入RJ-11電話線pass through接孔設計,支援後進前出如電信資訊插孔的功能,完美進化出整個硬體功能結構,讓使用者更能方便應用。

IW-100 A1內建CenOS 5.0軟體核心,支援CAP模式集中管理功能來管理無線AP,支援IEEE 802.3af (PoE)網路功能,經由PoE 交換器或PoE 電源供應器,利用CAT 5乙太網路同時傳輸電源及資料。

IW-100 A1 省電功能不僅節省了主體電源的功耗,更節省了連接行動手持式裝置的電量,同時也兼顧燈號睡眠防擾功能,可以選擇性將閃爍的無線或待命LED燈號常關,確實避免夜晚因LED燈號閃爍醒目擾人之問題產生。如同設計空間融合唯美的設計學問,產品也是裝潢點綴的一部分之概念,美學兼顧,讓環境更能添加出藝術氣息,此功能型嵌入式設計是飯店與居家高級住宅內佈置的理想選擇。

產品特色

  • 2.4Ghz頻段支援IEEE 802.11bgn 2TX/2RX,最大傳輸速率為300Mbps。
  • 5Ghz頻段支援IEEE 802.11 an/ac 2TX/2RX,最大傳輸速率為867Mbps。
  • 內建2.4Ghz 2×2 與5Ghz 2×2 全向性增益天線。
  • 支援乙太網路RJ45 Gigabit 埠x2 並支援RJ11電話埠 x2透通設計。
  • LED燈號睡眠防擾機制設計。
  • 搭載Cerio CenOS 5.0 核心軟體。
  • 操作模式: Access Point無線基地台模式、Client Bridge + Repeater AP全域中繼無線基地台模式、WISP/CPE Repeater AP 模式、CAP集中管理AP模式。
  • 無線基地台可選擇使用多組VLAN類型或是網頁認證類型服務。
  • 使用多組VALN類型可支援8 組802.1Q tag VLAN及Multiple-ESSID, 在2.4G+5G最大可支援到16組802.1Q VLAN ESSID。
  • 標準 IEEE802.3af PoE 受電。
  • 網頁認證類型服務支援遠端RADIUS 伺服器認證或內建第三方Facebook與Google 的0開放性授權驗證帳戶功能或使用本機建置帳戶及PoP3等認證機制。
  • 網頁認證功能支援入口登入頁面客製化,可透過HTML及CSS語法自訂編輯。
  • Cerio CenOS 5.0支援集中式控管平台( CAP )模式控管,最多可同時管理16台無線基地台。
  • 支援IGMP snooping網際網路組群管理協議功能。
  • 自動掃描並將設備導入管理列表做到集中管理。

軟體重要功能

  • 內建 CenOS 5.0核心軟體支援集中式控管平台,在CAP模式下可將區域網內所掃描到的 AP 設備,將其加入管理列表中,達到集中管理快速設定。
  • 內建時間政策機制能設定多組時間排成,並可應用至無線定時開關,IP/MAC過濾定時啟用,及其他安全機制定時啟動等。
  • 內建基本802.1x RADIUS 認證伺服器帳戶資料庫功能適合中小環境免去另外架設伺服器成,也支援遠端RADIUS 認證伺服器帳戶設定功能以配合大型環境整合帳戶需求。
  • 網頁認證功能支援遠程RADIUS服務器,本地帳戶,第三方0, POP3,訪客和遠程批量MAC地址認證。
  • 最大ESSID 支援16組(2.4G+5G), 每組SSID支援設定標準1q VLAN Tag標記,並支援設定4096 Tags標記能力。
  • AP 模式下的無線存取限制,支援MAC 過濾與無線帳號網頁認證之外,且支援WPA-PSK/TKIP, WPA-802.1x/TKIP, 802.11i WPA2-PSK/ CCMP/AES, WPA2 (802.1x /CCMP / AES)” 連線加密方式。
  • QoS (Quality of Service) 支援頻寬管理及流量優化。
  • 支援對網路認證各個使用者頻寬上載/下載速度限制與整體最大頻寬上載/下載速度限制控制。
  • 作業軟體支援可定時系統重啟功能,管理人員可以依自己需求於每日或每週或每月讓機器時間到時自動試放重啟。
  • 支援IPv6與 VPN通過。
  • 支援IAPP無線網路漫遊功能。
  • 支援進階CLI via Telnet and SSH介面管理功能。
  • 支援GUI監看狀態頁面,提供曲線圖形流量分析表等狀態。

硬體重要功能

  • 內建雙頻增益 ( 2.4Ghz 2×2 與5Ghz 2x2 11ac ) 全向性天線。
  • 支援乙太網路Ethernet網路埠x2 與電話RJ11埠 x2透通硬體設計。
  • 支援IEEE 802.3af 標準乙太網路PoE功能。
  • 符合通用型美規牆壁內埋盒安裝尺寸,能輕易簡單安裝於一般牆壁預埋盒內。

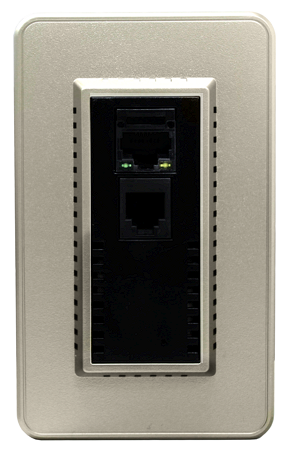

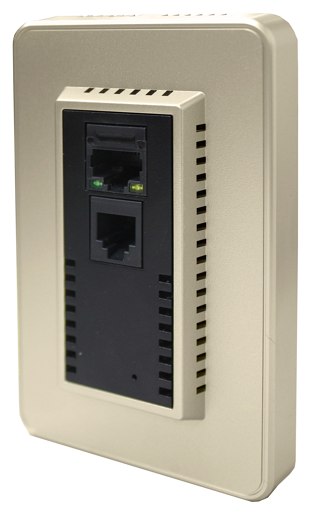

硬體外觀


IW-100 A1 硬體應用

嵌入式安裝應用

配合美規崁入式面板組 (美國/日本/台灣 普遍使用)



IW-100 A1 產品尺寸圖(美規)



      IW-100 A1

        IW-100 A1( 美規 ) 金色                                                                               IW-100 A1( 美規 )銀色





軟體系統支援
可搭載作業系統 Cerio CenOS 5.0 Software Core
產品標準及硬體規格
支援無線網路規範    IEEE 802.11 b/g/n compliant
   IEEE 802.3 / IEEE 802.3u
   IEEE 802.11 b/g/n compliant
   IEEE802.3af Power Over Ethernet compliant
   IEEE 802.11Q VLAN
   IEEE 802.3az
   IEEE802.11e WMM
有線網路結構    10/100/1000BASE-TX Auto MDI/MDI-X乙太網路埠x 2
電話插孔    RJ-11電信面In x1 埠 , Out x1埠透通插孔
   LED 燈號顯示    PWR  (Power)  LED x 1

ETH LED x 1

無線網路規格
資料傳輸速率    IEEE802.11b : 1 / 2 / 5.5 / 11Mbps (auto sensing)
   IEEE801.11g : 6/ 9/ 12/ 18/ 24/ 36/ 48/ 54Mbps
   IEEE802.11n: 300Mbps (at 40MHz), 150Mbps (at 20MHz)
   IEEE802.11ac: 867Mbps (at 80MHz), 400Mbps (at 40MHz)
支援頻率範圍    IEEE802.11nbg @2.4Ghz :

2412 ~ 2462Mhz (US / Taiwan)

2412 ~ 2472Mhz (Europe ETSI)

   IEEE 802.11 an/ac  @ 5GHz : US : 5180~5825 Mhz (11a), 5200~5805Mhz(11n), 5180~5805Mhz(11ac)
   ETSI : 5180~5700Mhz(11a), 5200~5680Mhz(11n), 5180~5640Mhz(11ac)
   Taiwan: 5280~5825Mhz(11a), 5280~5805Mhz(11n), 5500~5805(11ac)
頻道頻寬    IEEE802.11b/g/n : 20/40MHz

IEEE802.11ac: 20/40/80MHz

存取方式    CSMA / CA with ACK
調變方式    IEEE802.11b:DSSS (DBPK,DQPSK,CCK)
   IEEE802.11g/n:OFDM(64-QAM,16-QAM,QPSK,BPSK)
   IEEE802.11ac : OFDM (256-QAM, 64,-QAM, 16-QAM, QPSK,BPSK)
運作頻道    802.11b/g/n : 1 to 11 for FCC, 13 for Europe

IEEE 802.11an/ac  @

   5GHz : 36,40,44,48,52,56,60,64,100,104,108,112,116,120,124,

128,132,136,140,149,153,157,161,165 (請依照不同國家法規, 選擇規範中的頻道)

傳送功率    2.4Ghz :  Max : 18 ± 1 dBm,

5Ghz :  Max : 16 ± 1 dBm

接收敏感度    2.4Ghz :

11b -91 dBm, 11g -70dBm, 11n -68dBm@MCS0

   5Ghz : 11a -90 dBm, 11n -62dBm, 11ac -63dBm@MCS8
環境及特性
操作溫度    0 °C ~ 45 °C
儲存溫度    -25 °C ~ 65°C
操作溼度    10% to 90% 非凝結狀態
儲存溼度    10% to 90%非凝結狀態
天線    內建增益雙頻全向性天線
裝置方式    面板模組 (嵌入式安裝使用)
電力消耗    6.5 Watt (Max) (待機時)
電源供應    選購PoE電源供應配備
輸入電源    支援802.3af 48V PoE 乙太網路線方式電源輸入
尺寸( W x H x D )    主體 (含嵌入固定內框) :  98 x 49 x 39 mm
   嵌入面板模組:  70 x 115 x 17.9 mm (美規/台灣區 搭配)
重量 (g)    100g
生產區域    TW or CN
安全規範    CE, FCC, BSMI, NCC, ROHS Compliant
包裝內容
IW-100 A1本體    x1
泛美規嵌入飾板 (銀色/金色)    x2
螺絲包組    x1
中文快速安裝導引手冊    x1
英文快速安裝導引手冊    x1
產品保證卡    x1

請注意,本產品設計支援PoE供電方式供電,產品配件並不包括任何電源供應設備,供電單埠的PoE電源供應器或多埠的PoE 交換器為另購配備,請逕行選購符合之採購套組
