CS-1005G-4PX

5 埠 10/100/1000M Gigabit 含4 埠 POE+網路交換器 (65Watt 外接式電源)

CERIO CS-1005G-4PX 是一台隨插即用且高速高效能的POE+ 網路交換器,支援標準IEEE 802.3af 與IEEE802.3at Power over Ethernet 提供了 DC 48- 57V 輸入電壓。每埠皆具有Auto- Negotiation 自動協商流量調變功能,這意味著交換器可以在網路速度及雙工模式下與連接設備自動協商。此外,也支援 10/100/1000Mbps 自動檢測功能提供了一個簡單的連結方式,從10Mbps 至1000 Mbps 網路範圍內不受影響。CS-1005G-4PX 可運行於大型的網路架構中的分散最終架構,提升性能連結子網,並啟用頻寬所需求連接多媒體及影像的應用,以實現更靈活的網路應用。

CS-1005G-4PX 5 埠 10/100/1000M Gigabit 含4 埠 POE+網路交換器,支援1-4 埠10/100/1000Mbps 乙太網路(Power over Ethernet) POE+ 供電,符合IEEE802.3af/at標準,能自動檢測識別符合標準的受電設備,同時利用UTP Cable 傳輸網路資料也同時傳輸電源訊號至POEPD 受電裝置(如AP, IPCAM 等) ,滿足遠距離供電佈線傳輸的需要,讓你不用煩惱傳統式需要裝配電源插座問題, 輕易利用POE 建構你的網路環境。CS-1005G-4PX 操作簡單方便,無需配置軟體,隨插即用,可靈活擴展高清影像監控網路系統和無線基地台覆蓋網路而不受電力線佈署限制,節省人力與佈建成本,極具經濟效益。同時支援過電流保護及電路短路保護,以及桌立置放與壁掛安裝,讓您使用的更方便。

產品特色
  • 符合IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX,IEEE 802.3ab 1000Base-T, IEEE 802.3af PoE ,IEEE 802.3at PoE+等標準規範。
  • 5 埠10/100/1000Mbps Auto-Negotiation 流量調變Gigabit 網路交換器,其中4 埠皆提供PSE/ PoE+ 供電功能,支援 IEEE802.3af/at 規範的PD 裝置。
  • 提供每埠最大30W / 15.4W / 7.5W / 4W,搭配65Watt 外接式電源供應器,最大PoE 輸出總供電支援60 Watt 讓4 埠Gigabit PoE 埠共同使用。
  • 隨附65W外接式電源供應器支援多國可互換轉頭(需選購),可滿足國際化電源插頭應用需求。
  • 每埠支援全雙工/半雙工(Full-duplex /Half-duplex)網路工作能力。
  • 支援使用儲存並傳送(Store & Forward)及過濾(filtering)傳送方式。
  • 支援IEEE 802.3x 及back pressure 流量控制(flowcontrol)。
  • 具備廣播封包抑止控制及支援儲存並傳送(store &forward )作業。
  • 支援9K 巨大封包,有效的提升檔案更快速傳輸。
  • 提供無阻塞(Non-blocking)及 & Non-head-of-lineblocking full-wire speed forwarding。
  • 支援網路介面Auto MDIX 功能,可支援平行線、跳線連接埠,具備自動辨識功能。
  • 自動偵測MAC 位址並學習及記憶。
  • 支援2K MAC 位址。
  • 支援1Mb 緩衝buffer。



產品應用

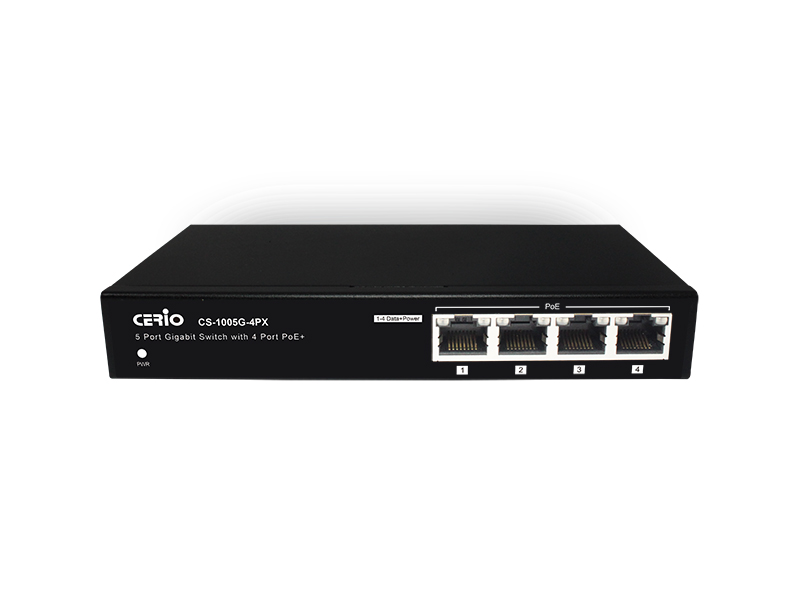

硬體外觀



CS-1005G-4PX



標準規範 IEEE 802.3 10Base-T

IEEE 802.3u 100Base-TX,

IEEE 802.3ab 1000Base-T,

IEEE 802.3x Flow Control

IEEE 802.3af Power over Ethernet (PoE)

IEEE 802.3at Power over Ethernet Plus (PoE+ )

埠數 5 埠 RJ-45 連接埠10/100/1000Mbps

(含4 埠 PSE/PoE+供電功能)

存取方式 CSMA / CD
傳輸媒介 10BASE –T: UTP Cat. 3 or up,
100BASE-TX: UTP Cat. 5 or up,
1000BASE-T: UTP Cat. 5 or up
傳送方式 Store and Forward
MAC位址大小 2K
緩衝區暫存大小 1Mb
Jumbo Frame 支援9K 巨大封包傳輸格式
資料傳輸速率 10/100/1000Mbps (Half-duplex)

20/200/2000Mbps (Full-duplex)

Auto MDI/MDIX Yes
LED 燈號顯示 Per Gigabit Port: (Link/Act): 狀態 x5

PoE : 狀態 x4

Per Unit: 電源 x1

內建傳輸速度 10Gbps
環境及特性
搭載電源 65 Watt 外接式可拆換式接頭電源供應器
(配合2021/06 後生產支援搭配65Watt電源)
PoE 供電能力 60 Watt 讓4 埠Gigabit PoE 埠共同使用
電力消耗 1.5 Watt
PoE 電源輸出 Up to 30W per port ( 1-4 埠支援PoE 輸出 )
電源供應 DC In : Input Voltage: 48 ~ 57Volt
操作溫度 0° to 55° C
儲存溫度 -40° to 70° C
操作濕度 10% to 90% 非凝結狀態
儲存濕度 5% to 90% 非凝結狀態
尺寸 ( W x H x D ) 160 x 85 x 25mm
重量  0.345kg
外殼材質 金屬外殼
生產區域 TW Only
安全規範   FCC, CE, RoHS-Compliant
包裝內容
CS-1005G-4PX本體 x1
快速安裝使用手冊 x1
電源供應器 x1
產品保證卡 x1
